Tekst: Jorrit de Jongh. Beeld: Esri Nederland
Meer info
Benieuwd naar de gevolgen van klimaatverandering voor jouw gebied? Ga naar klimaat.esri.nl.

CONTACT





Meer mogelijkheden dankzij tiled imagery
Rasteranalyses en eenvoudig wisselen tussen scenario’s

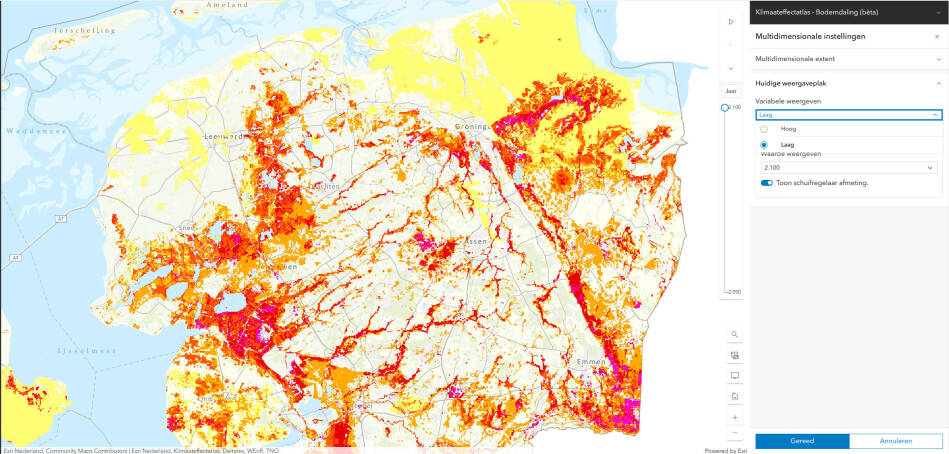

bieden als tiled imagery-lagen. Dit type formaat ondersteunt multidimensionale rasterdata. Hiermee kunnen alle scenario’s via één service aangeboden worden, waarbij ook nog eens analyses en berekeningen op de server losgelaten kunnen worden. De verschillende scenario’s zijn hierbij een variabele in de multidimensionele laag en de verschillende momenten in de tijd worden in de dimensies gevat. Hierdoor is de data beter vindbaar via één item per onderwerp in de Levende Atlas. Ook is het nu eenvoudig om te wisselen tussen de jaartallen (dimensies) en de klimaatscenario’s (variabelen) en deze met elkaar te vergelijken, waardoor de eindgebruiker een betere gebruikservaring ervaart dan met de oude tiled layers, waarbij eerst een laag voor elke combinatie van dimensie en variabele gezocht en toegevoegd moest worden. Daarnaast hoeft voor analyses niet eerst de data via de website van Klimaateffectatlas te worden gedownload.
Een punt van feedback op de Klimaateffectatlas was de vindbaarheid van de juiste laag in de Levende Atlas bij het scenario dat werd gezocht. De Klimaateffectatlas-data, die is gebaseerd op de KNMI-klimaatscenario's, maakt namelijk onderscheid tussen twee ’scenario's: een hoge en lage mate van klimaatverandering, en twee momenten in de tijd, 2050 en 2100. Bovendien waren dit voorheen allemaal losse services, terwijl ze over hetzelfde onderwerp gaan. Je zou dit dus in één opslag met elkaar willen vergelijken. Met deze twee verbeterpunten als focus is er gekeken naar wat er mogelijk is in het huidige technologische landschap van ArcGIS. De oplossing die werd gevonden is om de nieuwe services op basis van Cloud Raster Format (CRF) rasters aan te gaan
ondersteunde functionaliteit ‘flexbox’, is het mogelijk een soort ‘verziltingsmeter’ in de pop-up te verwerken. Hiermee is in één oogopslag duidelijk welke mate van verzilting van het water er op de opgevraagde locatie voorspeld wordt én ook welke andere maten van verzilting er mogelijk zijn. Hierdoor is eenvoudig in te zien hoe de opgevraagde locatie zich verhoudt op de schaal van verzilting ten opzichte van het geheel.

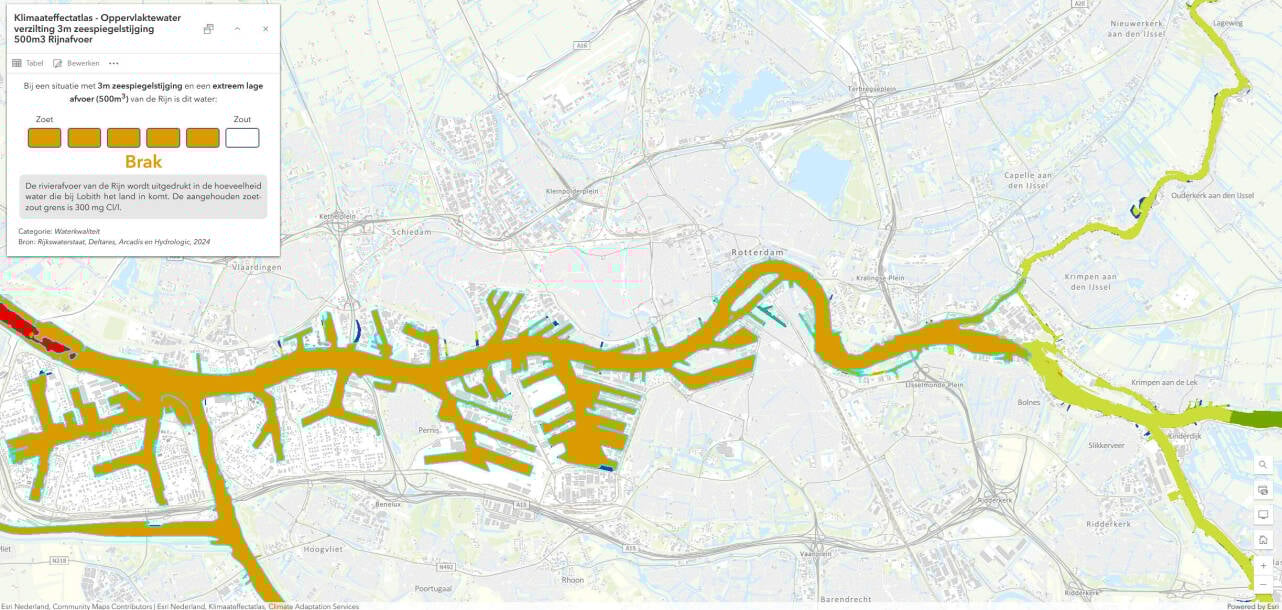

Een ander mooi voorbeeld van nieuwe technieken die zijn toegepast is de pop-up voor de kaartlaag ‘Oppervlaktewaterverzilting’ van de monding van de Rijn nabij Rotterdam. Deze kaartlaag geeft weer wat de (voorspelde) oppervlaktewaterverzilting van de monding van de Rijn is bij verschillende maten van afvoer van de Rijn en zeespiegelstijging. Door gebruik te maken van de sinds november 2024
Dit veranderlijke stukje code wordt vervolgens geplakt tussen de HTML-code die voor elke variabele gelijk is, zoals informatie over de mate van zeespiegelstijging en afvoer, en informatie over de verziltingsgrens.

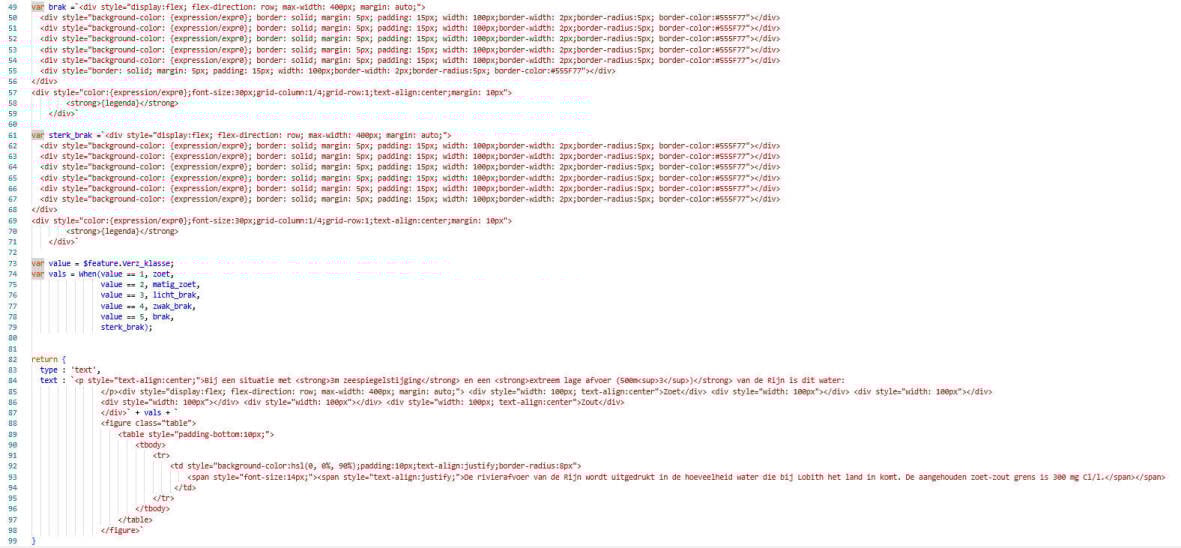

Deze pop-up is opgebouwd uit een nagenoeg zelfde stukje HTML-code voor de mogelijkheden van de ‘verziltingsmeter’ die telkens net anders wordt ingevuld. Het enige verschil is namelijk dat naarmate de verzilting toeneemt, er steeds een extra blokje gevuld wordt met de kleur die toebehoort aan de mate van verzilting.

Zelf aan de slag
Inzichtelijke pop-ups door nieuwe flexbox-mogelijkheden met Arcade
Wil je dit zelf ook eens uitproberen? Je kan de codes voor de pop-ups kopiëren vanuit de lagen in de Levende Atlas en toepassen op je eigen kaartlagen.
De nieuwe kaartlagen zijn te vinden in de groep Klimaateffectatlas. Daarnaast is er meer informatie over de werking van de data te vinden in de Productinformatie.

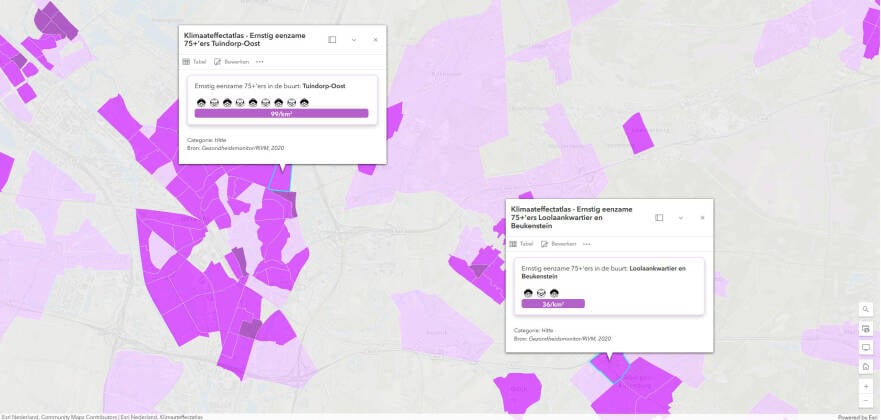

Een goed voorbeeld hiervan is de kaartlaag ‘Ernstig eenzame 75-plussers’. De kaartlaag voor de eenzame 75-plussers geeft inzicht in de dichtheid van eenzame ouderen per buurt. Op het eerste gezicht lijken de buurten Tuindorp-Oost in Utrecht en het Loolaankwartier en Beukenstein in Driebergen een ongeveer even grote dichtheid aan ouderen te hebben, uitgaande van de symbologie. Als we echter de pop-up openen zien we al snel dat Tuindorp-Oost een bijna drie keer hogere dichtheid heeft aan eenzame ouderen dan de buurt in Driebergen. Door gebruik te maken van icoontjes zijn de verschillen gelijk waar te nemen en beter met elkaar te vergelijken.
pop-up moeten komen en in welke volgorde. Tot slot volgt de volledige HTML-code die de pop-up vormt. Deze komt in drie varianten: één zonder icoontjes en de tekst ‘geen’ als er geen eenzame ouderen zijn, één zonder de toevoeging ‘/km2’ en één voor alle andere buurten met de volledige opmaak met icoontjes. De variabele ‘tekst’ bestaat hier uit de code voor de icoontjes die een aantal keer wordt ingevoegd afhankelijk van de dichtheid van eenzame ouderen in de buurt.

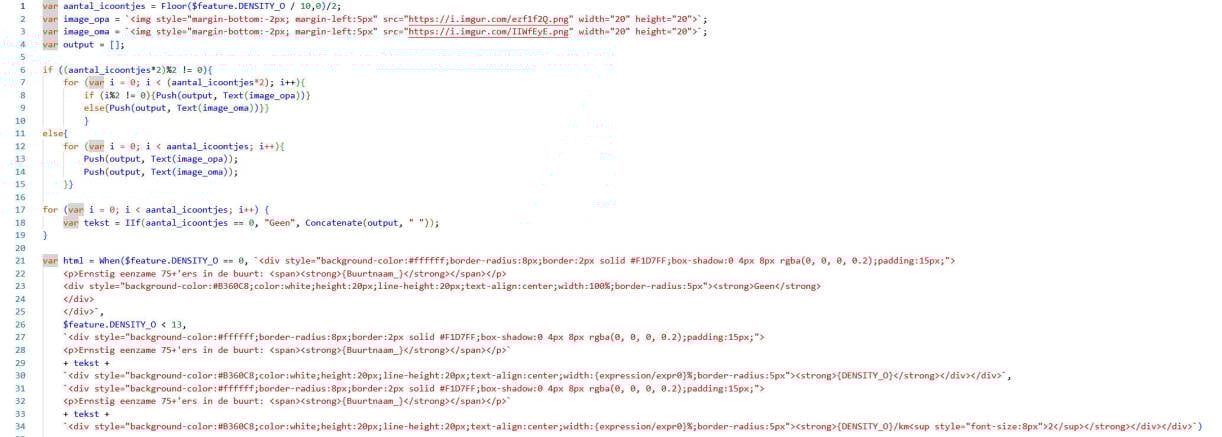

Deze pop-ups met icoontjes zijn opgezet met Arcade, waaruit een HTML-pop-up met CSS-opmaak voortvloeit. Voor zowel het opa- als oma-icoontje is een klein stukje HTML opgezet die verwijst naar de opslaglocatie van de afbeelding. Daarna volgt een stukje code om te bepalen hoeveel icoontjes er in de
Naast het gebruiksvriendelijk maken van de data voor de eindgebruiker is het ook belangrijk om de informatie die in die data zit inzichtelijk te maken. Eén van de sterkste kwaliteiten van een interactieve kaart is de pop-up. De pop-up geeft de eindgebruiker extra informatie over de opgevraagde locatie, waardoor deze inzicht krijgt in de getoonde data. In het proces van de vernieuwing van de Klimaateffectatlas is er goed gekeken naar het maken van inzichtelijke en informatieve pop-ups, gemaakt met Arcade in combinatie met HTML/CSS.
Voorheen werden de dataservices uit de Klimaateffectatlas aangeboden als tiled service. Dit is een zeer geschikt formaat voor een snelle weergave. Er ontstond echter een vraag naar meer mogelijkheden, zoals het doen van analyses, wat niet mogelijk is met deze data. Daarvoor is het team teruggegaan naar de tekentafel om het proces geheel opnieuw op te zetten. Een deel van de data is nu beschikbaar als tiled imagery-lagen en een deel als hosted feature service. Voor beide type services zijn nieuwe mogelijkheden toegepast.
Sinds de start van de Klimaateffectatlas is er veel waardevolle feedback over de kaartlagen gedeeld. Deze feedback was het belangrijkste uitgangspunt bij het ontwikkelen van nieuwe technieken en services van de Klimaateffectatlas. Daarbij is er continu geredeneerd vanuit de gebruikservaring van de eindgebruiker. Verder geven we je wat handvatten voor het inzichtelijk maken van de data door middel van pop-ups die gebruik maken van Arcade en HTML/CSS. Hierdoor kun je ingewikkelde data begrijpelijk maken voor een minder ervaren eindgebruiker.
Klimaatdata zijn een schat van waarde voor allerlei instanties. Gemeenten gebruiken het mede om locaties voor woningbouw te bepalen, onderzoekers bekijken waar de grootste klimaatrisico’s zich voor zullen doen en docenten gebruiken het om hun leerlingen over het prachtige vak van GIS te leren. Klimaateffectatlas.nl (onderhouden door de Climate Adaptation Services) heeft een breed scala aan klimaatdata verzameld en bijeengebracht en sinds 2018 wordt deze door Esri Nederland aangeboden in de Levende Atlas. In de afgelopen zeven jaar heeft de techniek natuurlijk niet stilgestaan en dus was het tijd voor een update én een upgrade van de Klimaateffectatlaslagen in de Levende Atlas. Ontdek in dit artikel welke nieuwe technieken er zijn toegepast bij het maken van deze services én wat u daarmee kunt!

van ArcGIS Online
bij circulair materiaalgebruik
Deze pop-ups met icoontjes zijn opgezet met Arcade, waaruit een HTML-pop-up met CSS-opmaak voortvloeit. Voor zowel het opa- als oma-icoontje is een klein stukje HTML opgezet die verwijst naar de opslaglocatie van de afbeelding. Daarna volgt een stukje code om te bepalen hoeveel icoontjes er in de pop-up moeten komen en in welke volgorde. Tot slot volgt de volledige HTML-code die de pop-up vormt. Deze komt in drie varianten: één zonder icoontjes en de tekst ‘geen’ als er geen eenzame ouderen zijn, één zonder de toevoeging ‘/km2’ en één voor alle andere buurten met de volledige opmaak met icoontjes. De variabele ‘tekst’ bestaat hier uit de code voor de icoontjes die een aantal keer wordt ingevoegd afhankelijk van de dichtheid van eenzame ouderen in de buurt.
Een goed voorbeeld hiervan is de kaartlaag ‘Ernstig eenzame 75-plussers’. De kaartlaag voor de eenzame 75-plussers geeft inzicht in de dichtheid van eenzame ouderen per buurt. Op het eerste gezicht lijken de buurten Tuindorp-Oost in Utrecht en het Loolaankwartier en Beukenstein in Driebergen een ongeveer even grote dichtheid aan ouderen te hebben, uitgaande van de symbologie. Als we echter de pop-up openen zien we al snel dat Tuindorp-Oost een bijna drie keer hogere dichtheid heeft aan eenzame ouderen dan de buurt in Driebergen. Door gebruik te maken van icoontjes zijn de verschillen gelijk waar te nemen en beter met elkaar te vergelijken.
Naast het gebruiksvriendelijk maken van de data voor de eindgebruiker is het ook belangrijk om de informatie die in die data zit inzichtelijk te maken. Eén van de sterkste kwaliteiten van een interactieve kaart is de pop-up. De pop-up geeft de eindgebruiker extra informatie over de opgevraagde locatie, waardoor deze inzicht krijgt in de getoonde data. In het proces van de vernieuwing van de Klimaateffectatlas is er goed gekeken naar het maken van inzichtelijke en informatieve pop-ups, gemaakt met Arcade in combinatie met HTML/CSS.




Een ander mooi voorbeeld van nieuwe technieken die zijn toegepast is de pop-up voor de kaartlaag ‘Oppervlaktewaterverzilting’ van de monding van de Rijn nabij Rotterdam. Deze kaartlaag geeft weer wat de (voorspelde) oppervlaktewaterverzilting van de monding van de Rijn is bij verschillende maten van afvoer van de Rijn en zeespiegelstijging. Door gebruik te maken van de sinds november 2024 ondersteunde functionaliteit ‘flexbox’, is het mogelijk een soort ‘verziltingsmeter’ in de pop-up te verwerken. Hiermee is in één oogopslag duidelijk welke mate van verzilting van het water er op de opgevraagde locatie voorspeld wordt én ook welke andere maten van verzilting er mogelijk zijn. Hierdoor is eenvoudig in te zien hoe de opgevraagde locatie zich verhoudt op de schaal van verzilting ten opzichte van het geheel.
Wil je dit zelf ook eens uitproberen? Je kan de codes voor de pop-ups kopiëren vanuit de lagen in de Levende Atlas en toepassen op je eigen kaartlagen.
De nieuwe kaartlagen zijn te vinden in de groep Klimaateffectatlas. Daarnaast is er meer informatie over de werking van de data te vinden in de Productinformatie.
Dit veranderlijke stukje code wordt vervolgens geplakt tussen de HTML-code die voor elke variabele gelijk is, zoals informatie over de mate van zeespiegelstijging en afvoer, en informatie over de verziltingsgrens.
Deze pop-up is opgebouwd uit een nagenoeg zelfde stukje HTML-code voor de mogelijkheden van de ‘verziltingsmeter’ die telkens net anders wordt ingevuld. Het enige verschil is namelijk dat naarmate de verzilting toeneemt, er steeds een extra blokje gevuld wordt met de kleur die toebehoort aan de mate van verzilting.
Zelf aan de slag
Inzichtelijke pop-ups door nieuwe flexbox-mogelijkheden met Arcade


CONTACT
Meer info
Benieuwd naar de gevolgen van klimaatverandering voor jouw gebied? Ga naar klimaat.esri.nl.


Voorheen werden de dataservices uit de Klimaateffectatlas aangeboden als tiled service. Dit is een zeer geschikt formaat voor een snelle weergave. Er ontstond echter een vraag naar meer mogelijkheden, zoals het doen van analyses, wat niet mogelijk is met deze data. Daarvoor is het team teruggegaan naar de tekentafel om het proces geheel opnieuw op te zetten. Een deel van de data is nu beschikbaar als tiled imagery-lagen en een deel als hosted feature service. Voor beide type services zijn nieuwe mogelijkheden toegepast.
Meer mogelijkheden dankzij tiled imagery
Sinds de start van de Klimaateffectatlas is er veel waardevolle feedback over de kaartlagen gedeeld. Deze feedback was het belangrijkste uitgangspunt bij het ontwikkelen van nieuwe technieken en services van de Klimaateffectatlas. Daarbij is er continu geredeneerd vanuit de gebruikservaring van de eindgebruiker. Verder geven we je wat handvatten voor het inzichtelijk maken van de data door middel van pop-ups die gebruik maken van Arcade en HTML/CSS. Hierdoor kun je ingewikkelde data begrijpelijk maken voor een minder ervaren eindgebruiker.
Klimaatdata zijn een schat van waarde voor allerlei instanties. Gemeenten gebruiken het mede om locaties voor woningbouw te bepalen, onderzoekers bekijken waar de grootste klimaatrisico’s zich voor zullen doen en docenten gebruiken het om hun leerlingen over het prachtige vak van GIS te leren. Klimaateffectatlas.nl (onderhouden door de Climate Adaptation Services) heeft een breed scala aan klimaatdata verzameld en bijeengebracht en sinds 2018 wordt deze door Esri Nederland aangeboden in de Levende Atlas. In de afgelopen zeven jaar heeft de techniek natuurlijk niet stilgestaan en dus was het tijd voor een update én een upgrade van de Klimaateffectatlaslagen in de Levende Atlas. Ontdek in dit artikel welke nieuwe technieken er zijn toegepast bij het maken van deze services én wat u daarmee kunt!
Tekst: Jorrit de Jongh. Beeld: Esri Nederland
