Lessons learned

Nooit meer een editie van

het Esri Magazine missen?

Het Command & Control Center bood ons waardevolle inzichten tijdens de Esri GIS Tech. In eerste instantie heeft het natuurlijk inzicht gegeven in diverse organisatorische aspecten van het evenement, waar we rekening mee kunnen houden bij toekomstige evenementen. Maar bovenal was het een mooi en leerzaam experiment om te ontdekken welke mogelijkheden er zijn in ArcGIS om in te zetten tijdens evenementen.

  • Het aantal mensen in verschillende zones op de beursvloer
    Drie Raspberry Pi Zero camerasensoren monitorden daarbij ook de drukte op de beursvloer. Hiervoor is een Python Notebook gemaakt in ArcGIS Pro. Hierdoor werd een bericht gestuurd naar de camera met de opdracht een foto te maken. Op deze foto werd vervolgens een deep learning-model toegepast waarmee het aantal mensen op een foto werd herkend. Het getal dat hieruit kwam werd via Python gepubliceerd naar ArcGIS Online. Op de plattegrond is het zichtveld van de camera’s ingetekend, waardoor op het dashboard direct inzichtelijk was hoe druk het was in de verschillende zones. Er werd voortdurend een nieuwe foto gemaakt die de vorige foto overschreef, waarmee het model steeds opnieuw bepaalde hoeveel mensen er op dat moment in de ruimte waren.

    Het deep learning-model dat gebruikt is voor deze monitoring is beschikbaar in de Levende Atlas. Klik hier om het model en de achterliggende informatie te bekijken.

  • Het aantal mensen in een zaal
    Met Time of Flight-sensoren die boven de deuren van de zalen voor de middagsessies hingen, werden alle mensen geteld die de ruimte in- of uitgingen. Deze sensor registreerde met een laser wanneer er iemand een bepaalde zone in of uit bewoog. Ook deze data werd vervolgens via MQTT naar ArcGIS Velocity gestuurd. Hiermee werd, afgezet tegen de capaciteit van de ruimte, bijgehouden hoe druk het was.


  • Temperatuur en luchtvochtigheid
    Voor het meten van temperatuur en luchtvochtigheid werd gebruik gemaakt van een standaard sensor met een ESP-8266 microcontroller chip. Iedere minuut registreerde deze sensor de temperatuur en luchtvochtigheid in een ruimte, en stuurde deze via MQTT naar ArcGIS Velocity. Via ArcGIS Velocity werd de ontvangen data naar een feature service in ArcGIS gebracht.


Tijdens het evenement is er gebruik gemaakt van drie soorten sensoren die verschillende zaken monitorden. De data afkomstig van deze sensoren werd vervolgens verwerkt via IoT-standaarden of deep learning.

Tekst en beeld: Esri Nederland

Tijdens de Esri GIS Tech in april was er voor het eerst een Command & Control Center ingericht: een centrum waar verschillende aspecten van het evenement werden gemonitord met behulp van ArcGIS. Het aantal personen op de verschillende locaties, de temperatuur en luchtvochtigheid in de zalen en diverse bijzonderheden werden in het Command & Control Center op verschillende dashboards nauwlettend in de gaten gehouden. Hoe werd deze data verzameld en weergegeven en welke mogelijkheden zijn er binnen ArcGIS die kunnen ondersteunen bij het in goede banen leiden van een grootschalig evenement?

Sensoren

Volg de rondleiding door het Command & Control Center zelf in deze video:

Het Command & Control Center was een experiment om te onderzoeken wat er zoal mogelijk is met ArcGIS bij het monitoren van een live-evenement. De informatie vanaf verschillende plekken van het evenement werd op verschillende manieren verzameld en verwerkt.

ArcGIS Mission
ArcGIS QuickCapture

Er kon ook gechat worden met het Command & Control Center. Daar hadden ze met de ArcGIS Mission Manager App zicht op de situatie op het evenement. Naast het sturen van berichten tussen individuele medewerkers is het in ArcGIS Mission ook mogelijk om direct een bericht te sturen naar een heel team. En vanuit de Mission Manager werden ook taken uitgedeeld aan de veldmedewerkers. De veldmedewerker kreeg een signaal wanneer er een specifieke taak binnenkwam. Daarbij kunnen taken een bepaalde prioriteit meekrijgen. Wanneer de veldmedewerker de taak heeft uitgevoerd kan hij de status ervan direct wijzigen. In het Command & Control Center was het overzicht te zien van wat de status van iedere taak was, maar ook waar alle veldmedewerkers zich bevonden.

ArcGIS Mission: van noodsituaties tot militaire operaties

Tijdens de Esri GIS Tech heeft ArcGIS Mission bewezen een waardevolle tool te zijn bij het in goede banen leiden van een evenement. Het verzamelen, integreren en analyseren van gegevens van diverse bronnen biedt een realtime en volledig inzicht in de situatie, die tijdige reactie mogelijk maakt. Maar de mogelijkheden van ArcGIS Mission gaan nog verder en bieden ook in andere situaties een krachtige oplossing. Bijvoorbeeld tijdens noodsituaties om hulpverleners te ondersteunen bij het coördineren van reddingsoperaties, het in kaart brengen van getroffen gebieden en het identificeren van risico's. Ook is ArcGIS Mission inzetbaar door strijdkrachten over de hele wereld om complexe militaire operaties te plannen en uit te voeren. Het biedt een geïntegreerd platform voor het coördineren van grondtroepen, luchteenheden en maritieme activiteiten.

Een belangrijke schakel van het Command & Control Center was het gebruik van ArcGIS Mission. ArcGIS Mission is een geavanceerd softwareplatform dat is ontworpen om organisaties te ondersteunen bij het plannen, beheren en uitvoeren van missiekritische operaties. ArcGIS Mission bestaat uit verschillende softwarecomponenten die samenwerken: ArcGIS Mission Manager, ArcGIS Mission Responder en ArcGIS Mission Server

Meldingen doorgeven en taken toebedelen
Tijdens de Esri GIS Tech was een aantal veldmedewerkers voorzien van de ArcGIS Mission Responder app op hun smartphone. Daarmee konden ze via de app chatten met andere collega’s en aangeven waar wat aan de hand was tijdens het evenement. Bijvoorbeeld een lege koffieautomaat, een gevonden voorwerp of lange wachtrij. Doordat de chat een locatie heeft, was het voor de medewerker die het bericht ontvangt direct zichtbaar waar het incident plaatsvond.

De veldwerkapp ArcGIS QuickCapture is, de naam zegt het al, ideaal voor het snel verzamelen van data. Tijdens de Esri GIS Tech werd QuickCapture ingezet in de plenaire zaal als app waarmee de zaalwachten van de verschillende zalen handmatig konden bijhouden hoeveel personen de zaal binnengingen en verlieten. Hiervoor hoefde de zaalwacht alleen maar op de plus- of minknop te drukken in de app. In het dashboard kwam deze informatie direct binnen en werd het verrekend in de betreffende zaal. Per zaal is bepaald hoeveel personen erin passen. Zodra de zaal te druk werd, veranderde de zaal in het dashboard van kleur.

Meer informatie

Meer weten over de mogelijkheden van ArcGIS bij evenementen? Neem contact op.

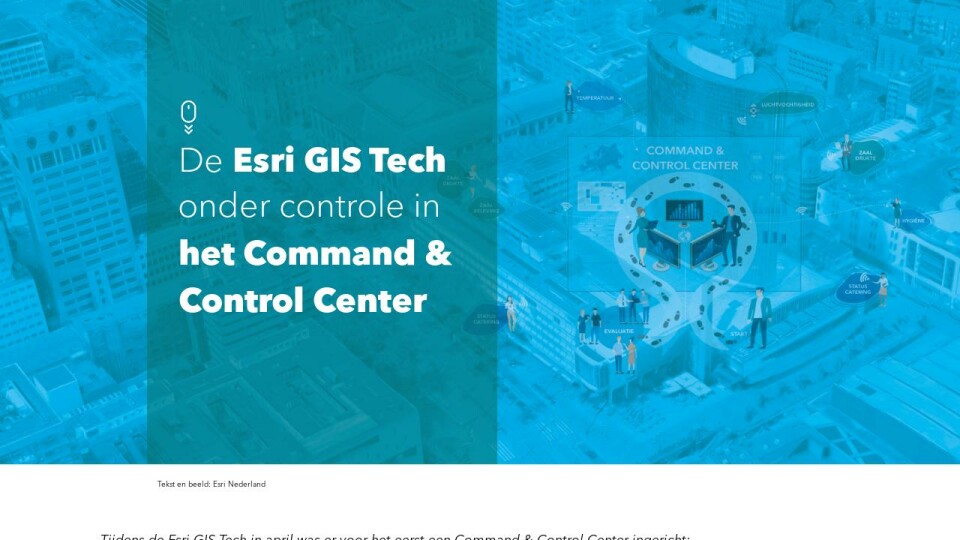

het Command & Control Center
Esri GIS Tech
onder controle in
De
Lessons learned
  • Het aantal mensen in verschillende zones op de beursvloer
    Drie Raspberry Pi Zero camerasensoren monitorden daarbij ook de drukte op de beursvloer. Hiervoor is een Python Notebook gemaakt in ArcGIS Pro. Hierdoor werd een bericht gestuurd naar de camera met de opdracht een foto te maken. Op deze foto werd vervolgens een deep learning-model toegepast waarmee het aantal mensen op een foto werd herkend. Het getal dat hieruit kwam werd via Python gepubliceerd naar ArcGIS Online. Op de plattegrond is het zichtveld van de camera’s ingetekend, waardoor op het dashboard direct inzichtelijk was hoe druk het was in de verschillende zones. Er werd voortdurend een nieuwe foto gemaakt die de vorige foto overschreef, waarmee het model steeds opnieuw bepaalde hoeveel mensen er op dat moment in de ruimte waren.

    Het deep learning-model dat gebruikt is voor deze monitoring is beschikbaar in de Levende Atlas. Klik hier om het model en de achterliggende informatie te bekijken.

  • Het aantal mensen in een zaal
    Met Time of Flight-sensoren die boven de deuren van de zalen voor de middagsessies hingen, werden alle mensen geteld die de ruimte in- of uitgingen. Deze sensor registreerde met een laser wanneer er iemand een bepaalde zone in of uit bewoog. Ook deze data werd vervolgens via MQTT naar ArcGIS Velocity gestuurd. Hiermee werd, afgezet tegen de capaciteit van de ruimte, bijgehouden hoe druk het was.


  • Temperatuur en luchtvochtigheid
    Voor het meten van temperatuur en luchtvochtigheid werd gebruik gemaakt van een standaard sensor met een ESP-8266 microcontroller chip. Iedere minuut registreerde deze sensor de temperatuur en luchtvochtigheid in een ruimte, en stuurde deze via MQTT naar ArcGIS Velocity. Via ArcGIS Velocity werd de ontvangen data naar een feature service in ArcGIS gebracht.


Volg de rondleiding door het Command & Control Center zelf in deze video:

Het Command & Control Center was een experiment om te onderzoeken wat er zoal mogelijk is met ArcGIS bij het monitoren van een live-evenement. De informatie vanaf verschillende plekken van het evenement werd op verschillende manieren verzameld en verwerkt.

Tijdens het evenement is er gebruik gemaakt van drie soorten sensoren die verschillende zaken monitorden. De data afkomstig van deze sensoren werd vervolgens verwerkt via IoT-standaarden of deep learning.

Sensoren

ArcGIS Mission: van noodsituaties tot militaire operaties

Er kon ook gechat worden met het Command & Control Center. Daar hadden ze met de ArcGIS Mission Manager App zicht op de situatie op het evenement. Naast het sturen van berichten tussen individuele medewerkers is het in ArcGIS Mission ook mogelijk om direct een bericht te sturen naar een heel team. En vanuit de Mission Manager werden ook taken uitgedeeld aan de veldmedewerkers. De veldmedewerker kreeg een signaal wanneer er een specifieke taak binnenkwam. Daarbij kunnen taken een bepaalde prioriteit meekrijgen. Wanneer de veldmedewerker de taak heeft uitgevoerd kan hij de status ervan direct wijzigen. In het Command & Control Center was het overzicht te zien van wat de status van iedere taak was, maar ook waar alle veldmedewerkers zich bevonden.

Tijdens de Esri GIS Tech in april was er voor het eerst een Command & Control Center ingericht: een centrum waar verschillende aspecten van het evenement werden gemonitord met behulp van ArcGIS. Het aantal personen op de verschillende locaties, de temperatuur en luchtvochtigheid in de zalen en diverse bijzonderheden werden in het Command & Control Center op verschillende dashboards nauwlettend in de gaten gehouden. Hoe werd deze data verzameld en weergegeven en welke mogelijkheden zijn er binnen ArcGIS die kunnen ondersteunen bij het in goede banen leiden van een grootschalig evenement?

het Command & Control Center
Esri GIS Tech
onder controle in
De

Meer informatie

Meer weten over de mogelijkheden van ArcGIS bij evenementen? Neem contact op.

Het Command & Control Center bood ons waardevolle inzichten tijdens de Esri GIS Tech. In eerste instantie heeft het natuurlijk inzicht gegeven in diverse organisatorische aspecten van het evenement, waar we rekening mee kunnen houden bij toekomstige evenementen. Maar bovenal was het een mooi en leerzaam experiment om te ontdekken welke mogelijkheden er zijn in ArcGIS om in te zetten tijdens evenementen.

De veldwerkapp ArcGIS QuickCapture is, de naam zegt het al, ideaal voor het snel verzamelen van data. Tijdens de Esri GIS Tech werd QuickCapture ingezet in de plenaire zaal als app waarmee de zaalwachten van de verschillende zalen handmatig konden bijhouden hoeveel personen de zaal binnengingen en verlieten. Hiervoor hoefde de zaalwacht alleen maar op de plus- of minknop te drukken in de app. In het dashboard kwam deze informatie direct binnen en werd het verrekend in de betreffende zaal. Per zaal is bepaald hoeveel personen erin passen. Zodra de zaal te druk werd, veranderde de zaal in het dashboard van kleur.

ArcGIS QuickCapture

Een belangrijke schakel van het Command & Control Center was het gebruik van ArcGIS Mission. ArcGIS Mission is een geavanceerd softwareplatform dat is ontworpen om organisaties te ondersteunen bij het plannen, beheren en uitvoeren van missiekritische operaties. ArcGIS Mission bestaat uit verschillende softwarecomponenten die samenwerken: ArcGIS Mission Manager, ArcGIS Mission Responder en ArcGIS Mission Server

Meldingen doorgeven en taken toebedelen
Tijdens de Esri GIS Tech was een aantal veldmedewerkers voorzien van de ArcGIS Mission Responder app op hun smartphone. Daarmee konden ze via de app chatten met andere collega’s en aangeven waar wat aan de hand was tijdens het evenement. Bijvoorbeeld een lege koffieautomaat, een gevonden voorwerp of lange wachtrij. Doordat de chat een locatie heeft, was het voor de medewerker die het bericht ontvangt direct zichtbaar waar het incident plaatsvond.

ArcGIS Mission

Tekst en beeld: Esri Nederland

Tijdens de Esri GIS Tech heeft ArcGIS Mission bewezen een waardevolle tool te zijn bij het in goede banen leiden van een evenement. Het verzamelen, integreren en analyseren van gegevens van diverse bronnen biedt een realtime en volledig inzicht in de situatie, die tijdige reactie mogelijk maakt. Maar de mogelijkheden van ArcGIS Mission gaan nog verder en bieden ook in andere situaties een krachtige oplossing. Bijvoorbeeld tijdens noodsituaties om hulpverleners te ondersteunen bij het coördineren van reddingsoperaties, het in kaart brengen van getroffen gebieden en het identificeren van risico's. Ook is ArcGIS Mission inzetbaar door strijdkrachten over de hele wereld om complexe militaire operaties te plannen en uit te voeren. Het biedt een geïntegreerd platform voor het coördineren van grondtroepen, luchteenheden en maritieme activiteiten.
