De onderstaande settings zijn gebruikt. Voor de overige settings kunnen de standaard settings gebruikt worden.
Configure:
a. Change Detection Method: Pixel Value Change
b. From raster: TrueOrtho DSM 2023
c. To Raster: TrueOrtho DSM 2024Band Difference:
a. Difference Type: RelativeClassify Difference:
a. Uncheck: Classify the difference in valuesOutput Generation:
a. Kies hier de locatie waar de output opgeslagen wordt.Run de tool
Pas de Symbology aan naar wens
Meer weten over de True Ortho en DSM Nederland? In deze StoryMap-collectie vindt u productinformatie, diverse analysevoorbeelden en meer inspiratie over True Ortho en DSM Nederland.
abonneer hier
Nooit meer een editie van
het Esri Magazine missen?
CONTACT

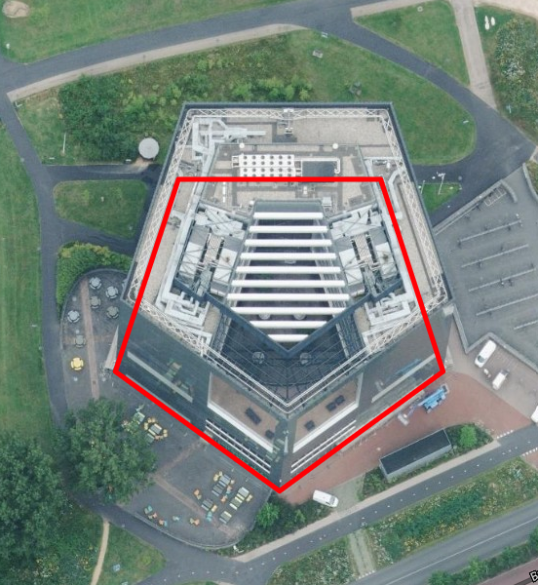

Links: traditionele Orthofoto met omvalling.

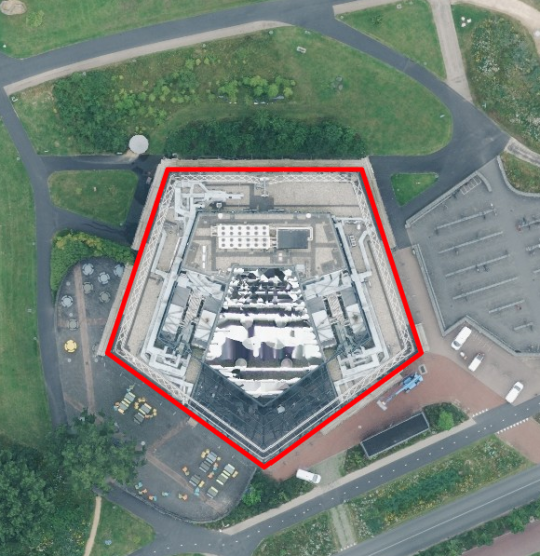

Rechts: True Ortho-foto zonder omvalling.
Beeld: Esri Nederland.
Water
Duinen
Bebouwing
Met Change Detection wordt het verschil tussen twee rasters beoordeeld. Deze analyse kan gebruikt worden om verandering op kaarten te bepalen, waaronder:
Infrastructuur
Natuur
Erosie
Landverschuivingen
In onderstaand stappenplan wordt beschreven hoe Change Detection uitgevoerd kan worden. Dit kan met verschillende hoogterasters, maar in dit geval zijn de DSM rasters van 2023 en 2024 gebruikt voor de analyse.
Minimale vereisten voor het uitvoeren van deze analyse:
ArcGIS Pro 2.8 of hoger
True Ortho nu voor iedereen beschikbaar
Eerder dit jaar is de beschikbaarheid van de True Ortho uitgebreid, zodat alle gebruikers van ArcGIS kunnen profiteren van de dataset. Direct met de True Ortho aan de slag? Vul het aanmeldformulier in om te profiteren van de voordelen.
De voordelen zijn aanzienlijk: True Ortho-foto’s maken het mogelijk om objecten nauwkeurig te registreren, mutaties te signaleren en AI-gedreven analyses uit te voeren, zoals het detecteren van objecten of het monitoren van veranderingen. Door deze technologie breed beschikbaar te stellen, ondersteunt Esri Nederland organisaties bij het aanpakken van maatschappelijke uitdagingen zoals klimaatadaptatie, energietransitie en infrastructuurvernieuwing. Maar wat kun je nu concreet met een True Ortho? In dit artikel delen we een analysevoorbeeld waarbij er aan de hand van de True Ortho verandering in bebouwing wordt gedetecteerd.
Aanbouw schuurtjes

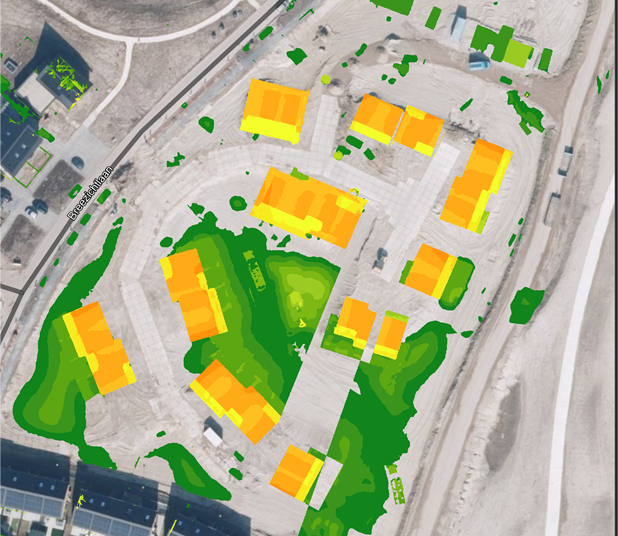

In de afbeelding hiernaast ziet u het resultaat van een vergelijkbare analyse, met een jaar tijdverschil. Op de afbeelding zijn door geel de nieuwe aanbouwen duidelijk zichtbaar. Het groen op de kaart toont aan waar de grond verlaagd is ten opzichte van het jaar ervoor.
Preciezere detectie van veranderingen
Nog een voordeel van de True Ortho en DSM Nederland is dat door zijn hoge resolutie van 7.5 cm exacter veranderingen geobserveerd kunnen worden.

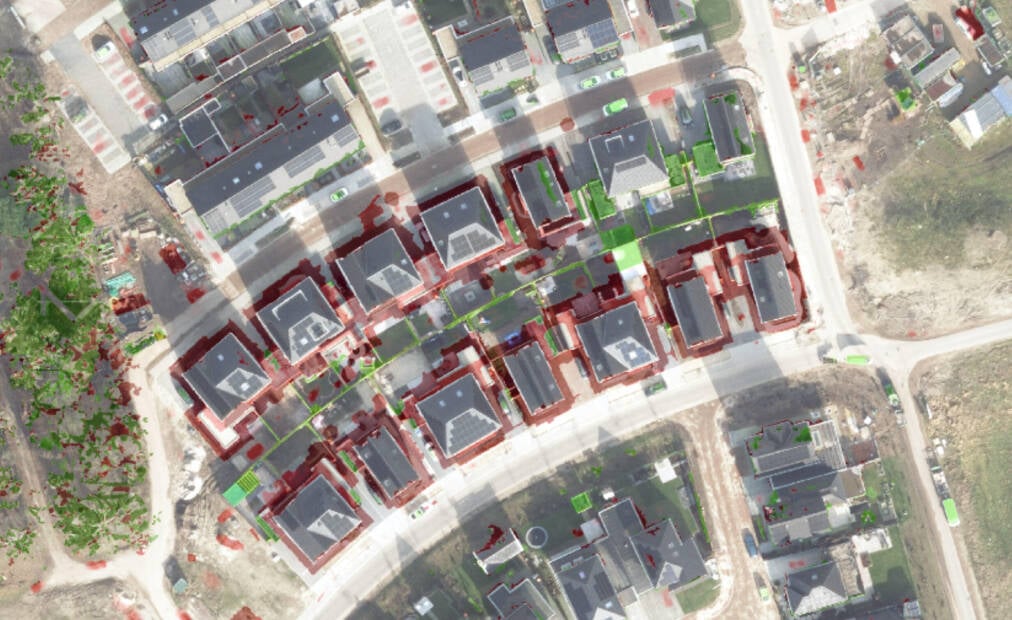

In de afbeelding hieronder is duidelijk dat een aantal huizen het afgelopen jaar zijn afgebouwd. Dit valt te zien aan de verandering rondom de huizen. Waar voorheen nog steigers aanwezig waren, ontbreken deze in 2023 wat goed is af te leiden uit de rode omlijning rondom de huizen. Ook is de gebouwde schutting tussen de huizen duidelijk te zien met de hoge resolutie van True Ortho.
Voeg het DSM-hoogteraster van 2023 en 2024 toe aan een kaart in ArcGIS Pro. Controleer of er geen bestaande rasterfuncties aanwezig zijn op de services. Om dit te controleren gaat u naar Properties van de betreffende kaartlaag > Processing Template > zet deze op None

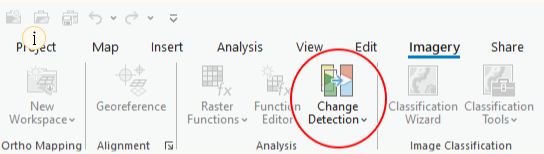

Ga naar de Imagery tablad en klik daar op de Change Detection Wizard.
Zelf aan de slag met True Ortho?
Om toegang te krijgen tot dit waardevolle dataproduct, nodigen wij u uit om het aanmeldformulier in te vullen en te profiteren van de voordelen.
ontdek de kracht van True Ortho
Een DSM-orthofoto, ofwel True Ortho, is een nauwkeurig luchtfoto-eindproduct met talloze mogelijkheden. Deze hoogwaardige, loodrechte luchtfoto’s bieden een ongekend nauwkeurige weergave van Nederland en vormen een betrouwbare basis voor ruimtelijke analyses en datagedreven besluitvorming. In tegenstelling tot traditionele orthofoto’s, waarbij gebouwen overhellen door perspectief, zijn True Ortho-beelden volledig gecorrigeerd voor omvalling. Elk detail wordt exact loodrecht vastgelegd, waardoor de foto’s naadloos aansluiten op andere kaartlagen.
Zoals blijkt uit bovenstaand voorbeeld, is True Ortho dé manier om veranderingen in de leefomgeving nauwkeurig en efficiënt te detecteren. Dankzij de loodrechte opname en hoge resolutie bieden deze DSM-orthofoto’s een ongeëvenaarde precisie, waarbij elk detail exact wordt vastgelegd en ruis tot een minimum wordt beperkt. In tegenstelling tot traditionele orthofoto’s, waarbij omvalling optreedt, sluiten True Ortho-beelden naadloos aan op andere kaartlagen. Dit maakt het mogelijk om mutaties zoals aanbouw, sloop en subtiele bouwwijzigingen helder in beeld te brengen.
Meer weten over de True Ortho en DSM Nederland? In deze StoryMap-collectie vindt u productinformatie, diverse analysevoorbeelden en meer inspiratie over True Ortho en DSM Nederland.
Aanbouw schuurtjes
In de afbeelding hiernaast ziet u het resultaat van een vergelijkbare analyse, met een jaar tijdverschil. Op de afbeelding zijn door geel de nieuwe aanbouwen duidelijk zichtbaar. Het groen op de kaart toont aan waar de grond verlaagd is ten opzichte van het jaar ervoor.
Preciezere detectie van veranderingen
Nog een voordeel van de True Ortho en DSM Nederland is dat door zijn hoge resolutie van 7.5 cm exacter veranderingen geobserveerd kunnen worden.
In de afbeelding hieronder is duidelijk dat een aantal huizen het afgelopen jaar zijn afgebouwd. Dit valt te zien aan de verandering rondom de huizen. Waar voorheen nog steigers aanwezig waren, ontbreken deze in 2023 wat goed is af te leiden uit de rode omlijning rondom de huizen. Ook is de gebouwde schutting tussen de huizen duidelijk te zien met de hoge resolutie van True Ortho.
Voeg het DSM-hoogteraster van 2023 en 2024 toe aan een kaart in ArcGIS Pro. Controleer of er geen bestaande rasterfuncties aanwezig zijn op de services. Om dit te controleren gaat u naar Properties van de betreffende kaartlaag > Processing Template > zet deze op None
Ga naar de Imagery tablad en klik daar op de Change Detection Wizard.
True Ortho-foto zonder omvalling
Traditionele Orthofoto met omvalling
De onderstaande settings zijn gebruikt. Voor de overige settings kunnen de standaard settings gebruikt worden.
Configure:
a. Change Detection Method: Pixel Value Change
b. From raster: TrueOrtho DSM 2023
c. To Raster: TrueOrtho DSM 2024Band Difference:
a. Difference Type: RelativeClassify Difference:
a. Uncheck: Classify the difference in valuesOutput Generation:
a. Kies hier de locatie waar de output opgeslagen wordt.Run de tool
Pas de Symbology aan naar wens
CONTACT
Zelf aan de slag met True Ortho?
Om toegang te krijgen tot dit waardevolle dataproduct, nodigen wij u uit om het aanmeldformulier in te vullen en te profiteren van de voordelen.
True Ortho nu voor iedereen beschikbaar
Eerder dit jaar is de beschikbaarheid van de True Ortho uitgebreid, zodat alle gebruikers van ArcGIS kunnen profiteren van de dataset. Direct met de True Ortho aan de slag? Vul het aanmeldformulier in om te profiteren van de voordelen.
De voordelen zijn aanzienlijk: True Ortho-foto’s maken het mogelijk om objecten nauwkeurig te registreren, mutaties te signaleren en AI-gedreven analyses uit te voeren, zoals het detecteren van objecten of het monitoren van veranderingen. Door deze technologie breed beschikbaar te stellen, ondersteunt Esri Nederland organisaties bij het aanpakken van maatschappelijke uitdagingen zoals klimaatadaptatie, energietransitie en infrastructuurvernieuwing. Maar wat kun je nu concreet met een True Ortho? In dit artikel delen we een analysevoorbeeld waarbij er aan de hand van de True Ortho verandering in bebouwing wordt gedetecteerd.
Een DSM-orthofoto, ofwel True Ortho, is een nauwkeurig luchtfoto-eindproduct met talloze mogelijkheden. Deze hoogwaardige, loodrechte luchtfoto’s bieden een ongekend nauwkeurige weergave van Nederland en vormen een betrouwbare basis voor ruimtelijke analyses en datagedreven besluitvorming. In tegenstelling tot traditionele orthofoto’s, waarbij gebouwen overhellen door perspectief, zijn True Ortho-beelden volledig gecorrigeerd voor omvalling. Elk detail wordt exact loodrecht vastgelegd, waardoor de foto’s naadloos aansluiten op andere kaartlagen.
