Meer demosite?
De Demosite wordt regelmatig geüpdatet. Heeft u of uw organisatie een actuele demo beschikbaar en mag deze openbaar gedeeld worden? Stuur een e-mail naar wjvierbergen@esri.nl en wie weet krijgt hij een plek in de galerij.
Het eerste voorbeeld dat ik wil uitlichten is de AHN-Viewer. In deze viewer zijn de verschillende versies en typen van de AHN gebaseerd op het 50 centimeter resolutieraster te bekijken. Zo is de AHN2 (2007-2012), AHN3 (2014-2019) en het AHN4 (2021-heden) beschikbaar. (Laatstgenoemde is op dit moment gedeeltelijk beschikbaar en zal naar verwachting in 2023 voor heel Nederland beschikbaar zijn.)
Over de Demosite
Product consultant Willem Jan Vierbergen zet iedere editie van het Esri Magazine een demo van de Demosite in de spotlight. Voor wie de Demosite nog niet kent: dit is een galerij met ArcGIS-voorbeelden met het doel om GIS-professionals te inspireren. De demo’s zijn doorgaans gemaakt door ArcGIS-gebruikers, Esri-partners of mijn collega’s en zijn zoveel mogelijk op Nederlandse toepassingen gericht. Op de hoofdpagina staan producten zoals ArcGIS Dashboards, ArcGIS StoryMaps en ArcGIS Drone Collections. Daarnaast bieden we ruimte voor actuele thema’s zoals BIM, GeoAI en klimaat. De demosite krijgt regelmatig een update, dus sla esri.nl/demo op als bookmark om niets te missen.
Het Actueel Hoogtebestand Nederland (AHN) is een bestand met voor heel Nederland gedetailleerde en precieze hoogtegegevens. Voor heel Nederland is van elke vierkante meter bekend wat de hoogte is. Voor iedere vierkante meter zijn er gemiddeld 8 metingen uitgevoerd. De uitlevering van de AHN geschiedt in rasters met 50 centimeter resolutie, 5 meter resolutie én een puntenwolk. Dat we op deze schaal op dit detailniveau hoogtedata beschikbaar hebben, is wereldwijd uniek. Dat dit juist beschikbaar is in het relatief platte Nederland is goed verklaarbaar: kleine hoogteverschillen kunnen in ons land het verschil maken tussen droge óf natte voeten. Maar niet alleen voor waterschappen en Rijkswaterstaat is het AHN van belang, er is een grote verscheidenheid aan toepassingen rond deze data. Zo kan er ook antwoord gegeven worden op vragen als: waar is de meeste potentie voor zonnepanelen op daken? Of: hoeveel grond moet ik toevoegen of weghalen bij een toekomstig bouwproject? Ook in de archeologie heeft de AHN zijn sporen verdiend: door kleine hoogteverschillen in de AHN werden al oude nederzettingen ontdekt.
In dit voorbeeld zien we dat het gebied met de grafheuvels in zijn geheel hoger ligt en dat de meeste grafheuvels zelf ook goed te onderscheiden zijn door hun hoogte. De grenzen van de Celtic Fields zijn daarnaast slechts 20-40 centimeter hoog en daarom ter plekke lastiger te zien dan in het AHN.
Zowel net ten westen van de heuvelrug als midden op de heuvelrug zien we vele grafheuvels. Op de heuvelrug zijn daarnaast ook de randen van Celtic Fields, of raatakkers, te zien.
- Klik rechtsboven op
- Vink de laag ‘AHN3 DTM – Blauw / Groen / Oranje (dynamische opmaak)’ weer uit en de laag ‘AHN3 DTM – Hillshade’ aan
De hillshade geeft weer een ander beeld van deze omgeving.
- Klik linksboven op de AHN3 Hoogteprofiel button
en klik in de kaart om een lijn te tekenen en dubbelklik aan het einde van de lijn.
- Bij het inzoomen wordt het kleurenschema weer
geüpdatet en zien we vormen in het landschap:
- Zoek in het zoekvenster linksboven naar ‘Peest’
Initieel zien we een statische weergave. Dit zorgt ervoor dat de kaart snel geladen wordt door altijd dezelfde kleuren te hanteren. Daardoor zien we ingezoomd op een bepaald gebied wel minder verschil. In het huidige gebied zien we vooral groene en gele kleuren. Verander dit door een andere laag aan te zetten:
- Klik rechtsboven op
- Vink de laag ‘AHN3 DTM – Blauw / Groen / Oranje
(dynamische opmaak)’ aan
Deze laag die we nu zien gebruikt altijd het hele kleurenschema
voor het huidige extent. Hierdoor zien we veel meer
reliëfverschil in het landschap.
- Zoom in op de heuvelrug ten noordoosten van Peest
Een tweede voorbeeld zijn de puntenwolken die ook meegeleverd worden met de AHN. In de 3D-sectie van de demosite hebben we een web scene opgenomen die per provincie alle op dit moment beschikbare puntenwolken toont van het AHN4.
- Klik aan de linkerkant op kaartlagen
en kies de juiste provincie om de stijl te wijzigen - Selecteer ‘Klasse’ en zet de optie ‘Moduleren met behulp van intensiteit’ aan
Het resultaat is een puntenwolk die getoond wordt per klasse. Behalve dat dit direct een geheel ander inzicht geeft in het gebied, kan dit ook gebruikt worden in latere analyses in ArcGIS. Zo kan in een analyse direct alle punten op het maaiveld worden weggelaten als we bijvoorbeeld een analyse willen doen op objecten in het landschap. Ook is het mogelijk om classificaties met het gebruik van ArcGIS uit te breiden, bijvoorbeeld door bomen in een aparte klasse te plaatsen.
- Gebruik de bookmarks onderin het kaartbeeld om
naar verschillende interessante plekken te vliegen - Log rechtsboven in op de app met een ArcGIS Online-account
- Nog geen ArcGIS Online-account? Maak kosteloos een proefabonnement aan
Standaard worden de puntenwolken gevisualiseerd op hoogte, zoals hieronder te zien
bij de mergelgroeve bij Maastricht:

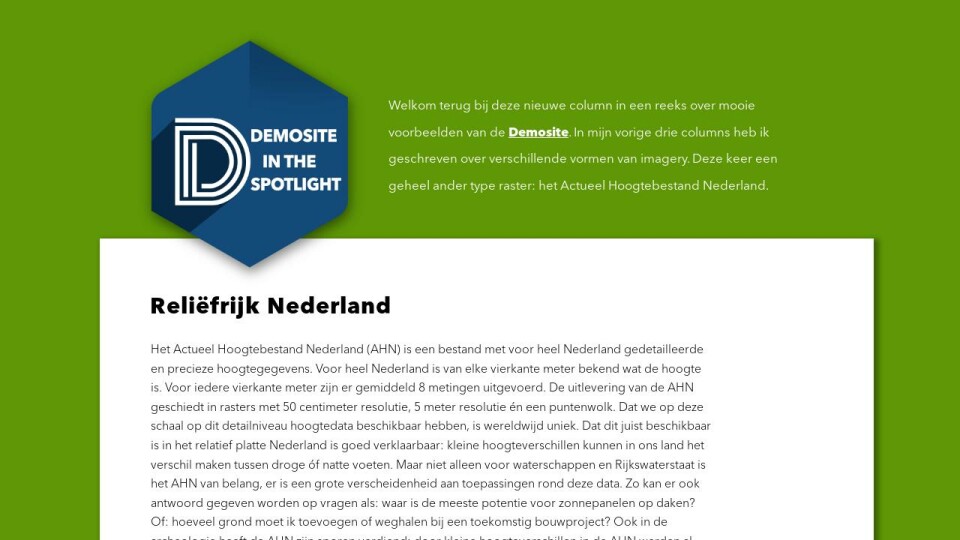

Welkom terug bij deze nieuwe column in een reeks over mooie voorbeelden van de Demosite. In mijn vorige drie columns heb ik geschreven over verschillende vormen van imagery. Deze keer een geheel ander type raster: het Actueel Hoogtebestand Nederland.
Meer demosite?
De Demosite wordt regelmatig geüpdatet. Heeft u of uw organisatie een actuele demo beschikbaar en mag deze openbaar gedeeld worden? Stuur een e-mail naar wjvierbergen@esri.nl en wie weet krijgt hij een plek in de galerij.
Over de Demosite
Product consultant Willem Jan Vierbergen zet iedere editie van het Esri Magazine een demo van de Demosite in de spotlight. Voor wie de Demosite nog niet kent: dit is een galerij met ArcGIS-voorbeelden met het doel om GIS-professionals te inspireren. De demo’s zijn doorgaans gemaakt door ArcGIS-gebruikers, Esri-partners of mijn collega’s en zijn zoveel mogelijk op Nederlandse toepassingen gericht. Op de hoofdpagina staan producten zoals ArcGIS Dashboards, ArcGIS StoryMaps en ArcGIS Drone Collections. Daarnaast bieden we ruimte voor actuele thema’s zoals BIM, GeoAI en klimaat. De demosite krijgt regelmatig een update, dus sla esri.nl/demo op als bookmark om niets te missen.
- Klik aan de linkerkant op
kaartlagen
en kies de juiste provincie om
de stijl te wijzigen - Selecteer ‘Klasse’ en zet de optie ‘Moduleren met behulp van intensiteit’ aan
Het resultaat is een puntenwolk die getoond wordt per klasse. Behalve dat dit direct een geheel ander inzicht geeft in het gebied, kan dit ook gebruikt worden in latere analyses in ArcGIS. Zo kan in een analyse direct alle punten op het maaiveld worden weggelaten als we bijvoorbeeld een analyse willen doen op objecten in het landschap. Ook is het mogelijk om classificaties met het gebruik van ArcGIS uit te breiden, bijvoorbeeld door bomen in een aparte klasse te plaatsen.
- Gebruik de bookmarks onderin het kaartbeeld om naar verschillende interessante plekken te vliegen
- Log rechtsboven in op de app met een ArcGIS Online-account
- Nog geen ArcGIS Online-account? Maak kosteloos een proefabonnement aan
Standaard worden de puntenwolken gevisualiseerd op hoogte, zoals hieronder te zien bij de mergelgroeve bij Maastricht:
Een tweede voorbeeld zijn de puntenwolken die ook meegeleverd worden met de AHN. In de 3D-sectie van de demosite hebben we een web scene opgenomen die per provincie alle op dit moment beschikbare puntenwolken toont van het AHN4.
In dit voorbeeld zien we dat het gebied met de grafheuvels in zijn geheel hoger ligt en dat de meeste grafheuvels zelf ook goed te onderscheiden zijn door hun hoogte. De grenzen van de Celtic Fields zijn daarnaast slechts 20-40 centimeter hoog en daarom ter plekke lastiger te zien dan in het AHN.
Zowel net ten westen van de heuvelrug als midden op de heuvelrug zien we vele grafheuvels. Op de heuvelrug zijn daarnaast ook de randen van Celtic Fields, of raatakkers, te zien.
- Klik rechtsboven op
- Vink de laag ‘AHN3 DTM – Blauw / Groen / Oranje (dynamische opmaak)’ weer uit en de laag ‘AHN3 DTM – Hillshade’ aan
De hillshade geeft weer een ander beeld van deze omgeving.
- Klik linksboven op de AHN3 Hoogteprofiel button
en klik in de kaart om een lijn te tekenen en dubbelklik aan het einde van de lijn.
- Bij het inzoomen wordt het kleurenschema weer
geüpdatet en zien we vormen in het landschap:
- Zoek in het zoekvenster linksboven naar ‘Peest’
Initieel zien we een statische weergave. Dit zorgt ervoor dat de kaart snel geladen wordt door altijd dezelfde kleuren te hanteren. Daardoor zien we ingezoomd op een bepaald gebied wel minder verschil. In het huidige gebied zien we vooral groene en gele kleuren. Verander dit door een andere laag aan te zetten:
- Klik rechtsboven op
- Vink de laag ‘AHN3 DTM – Blauw / Groen / Oranje
(dynamische opmaak)’ aan
Deze laag die we nu zien gebruikt altijd het hele kleurenschema
voor het huidige extent. Hierdoor zien we veel meer
reliëfverschil in het landschap.
- Zoom in op de heuvelrug ten noordoosten van Peest
Het eerste voorbeeld dat ik wil uitlichten is de AHN-Viewer. In deze viewer zijn de verschillende versies en typen van de AHN gebaseerd op het 50 centimeter resolutieraster te bekijken. Zo is de AHN2 (2007-2012), AHN3 (2014-2019) en het AHN4 (2021-heden) beschikbaar. (Laatstgenoemde is op dit moment gedeeltelijk beschikbaar en zal naar verwachting in 2023 voor heel Nederland beschikbaar zijn.)
Het Actueel Hoogtebestand Nederland (AHN) is een bestand met voor heel Nederland gedetailleerde en precieze hoogtegegevens. Voor heel Nederland is van elke vierkante meter bekend wat de hoogte is. Voor iedere vierkante meter zijn er gemiddeld 8 metingen uitgevoerd. De uitlevering van de AHN geschiedt in rasters met 50 centimeter resolutie, 5 meter resolutie én een puntenwolk. Dat we op deze schaal op dit detailniveau hoogtedata beschikbaar hebben, is wereldwijd uniek. Dat dit juist beschikbaar is in het relatief platte Nederland is goed verklaarbaar: kleine hoogteverschillen kunnen in ons land het verschil maken tussen droge óf natte voeten. Maar niet alleen voor waterschappen en Rijkswaterstaat is het AHN van belang, er is een grote verscheidenheid aan toepassingen rond deze data. Zo kan er ook antwoord gegeven worden op vragen als: waar is de meeste potentie voor zonnepanelen op daken? Of: hoeveel grond moet ik toevoegen of weghalen bij een toekomstig bouwproject? Ook in de archeologie heeft de AHN zijn sporen verdiend: door kleine hoogteverschillen in de AHN werden al oude nederzettingen ontdekt.
Welkom terug bij deze nieuwe column in een reeks over mooie voorbeelden van de Demosite. In mijn vorige drie columns heb ik geschreven over verschillende vormen van imagery. Deze keer een geheel ander type raster: het Actueel Hoogtebestand Nederland.
